Technické parametry

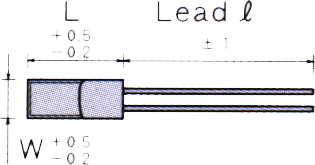

Čidla CRZ

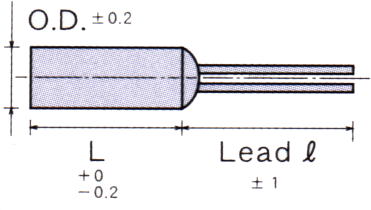

Čidla CRX

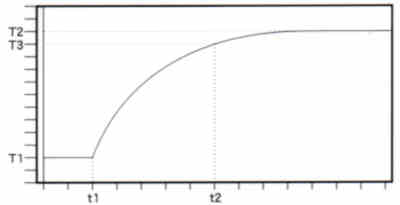

Doba odezvy

PT100 - hodnoty odporu čidel v ohmech v závisloti na teplotě
Nárůst teploty
v °C		 Základní teplota v °C
  -100°C 0°C +100°C +200°C +300°C +400°C +500°C +600°C +700°C +800°C
+100°C   138,51
(3,78)		 175,86
(3,67)		 212,05
(3,56)		 247,09
(3,44)		 280,98
(3,32)		 313,71
(3,21)		 345,28
(3,10)		 375,70
(2,98)
+90°C   134,71
(3,80)		 172,17
(3,69)		 208,48
(3,57)		 243,64
(3,45)		 277,64
(3,34)		 310,49
(3,32)		 342,18
(3,10)		 372,71
(2,99)
+80°C   130,90
(3,81)		 168,48
(3,69)		 204,90
(3,58)		 240,18
(3,46)		 274,29
(3,35)		 307,25
(3,24)		 339,06
(3,12)		 369,71
(3,00)
+70°C   127,08
(3,82)		 164,77
(3,71)		 201,31
(3,59)		 236,70
(3,48)		 270,93
(3,36)		 304,01
(3,24)		 335,93
(3,13)		 366,70
(3,01)
+60°C   123,24
(3,84)		 161,05
(3,72)		 197,71
(3,60)		 233,21
(3,49)		 267,56
(3,37)		 300,75
(3,26)		 332,79
(3,14)		 363,67
(3,03)
+50°C   119,40
(3,84)		 157,33
(3,72)		 194,10
(3,61)		 229,72
(3,49)		 264,18
(3,38)		 297,49
(3,26)		 329,64
(3,15)		 360,64
(3,03)		 390,48
+40°C   115,54
(3,86)		 153,58
(3,75)		 190,47
(3,63)		 226,21
(3,51)		 260,78
(3,40)		 294,21
(3,28)		 326,48
(3,16)		 357,59
(3,05)		 387,55
(2,93)
+30°C   111,67
(3,87)		 149,83
(3,75)		 186,84
(3,63)		 222,68
(3,53)		 257,38
(3,40)		 290,92
(3,29)		 323,30
(3,18)		 354,54
(3,06)		 384,60
(2,95)
+20°C   107,79
(3,88)		 146,07
(3,76)		 183,19
(3,65)		 219,15
(3,53)		 253,96
(3,42)		 287,62
(3,30)		 320,12
(3,18)		 351,46
(3,07)		 381,65
(2,95)
+10°C   103,90
(3,89)		 142,29
(3,78)		 179,53
(3,66)		 215,61
(3,54)		 250,53
(3,43)		 284,30
(3,32)		 316,92
(3,20)		 348,38
(3,08)		 378,68
(2,97)
0°C 60,26
(4,07)		 100,00
(3,90)		 138,51
(3,78)		 175,86
(3,67)		 212,05
(3,56)		 247,09
(3,44)		 280,98
(3,32)		 313,71
(3,21)		 345,28
(3,10)		 375,70
(2,98)
-10°C 56,19
(4,08)		 96,09
(3,93)
-20°C 52,11
(4,11)		 92,16
(3,94)
-30°C 48,00
(4,12)		 88,22
(3,95)
-40°C 43,88
(4,16)		 84,27
(3,96)
-50°C 39,72
(4,18)		 80,31
(3,98)
-60°C 35,54
(4,20)		 80,31
(3,98)
-70°C 31,34
(4,24)		 72,33
(4,00)
-80°C 27,10
(4,27)		 68,33
(4,03)
-90°C 22,85
(4,31)		 64,30
(4,04)
-100°C 18,52


Údaje v závorkách vyjadřují změnu hodnoty odporu čidla v ohmech při změně teploty o 10°C
Hodnoty odporu čidel Pt500 se vypočítají vynásobením příslušného údaje krát 5, respektive u Pt1000 krát 10.



Tolerance odporu čidel ve vztahu k teplotě
Teplota v °C Hodnota odporu v Ω Třídy přesnosti
    1/3B A B
    °C Ω °C Ω °C Ω
-100 60,26 ± 0,27 ±0,10 ±0,35 ±0,14 ±0,8 ±0,32
0 100 ±0,10 ±0,04 ±0,15 ±0,06 ±0,3 ±0,12
100 138,51 ±0,27 ±0,10 ±0,35 ±0,14 ±0,8 ±0,30
200 175,86 ±0,44 ±0,16 ±0,55 ±0,20 ±1,30 ±0,48
300 212,05 ±0,61 ±0,21 ±0,75 ±0,27 ±1,80 ±0,64
400 247,09 ±0,78 ±0,26 ±0,95 ±0,33 ±2,30 ±0,79
500 280,98 ±0,95 ±0,31 ±1,15 ±0,38 ±2,80 ±0,93
600 313,71 ±1,12 ±0,35 ±1,35 ±0,43 ±3,30 ±1,06
