Napájecí zdroje
Průmyslové napájecí zdroje MGV
Všechny napájecí zdroje splňují následující normy pro Elektromagnetickou kompatibilitu, mají výstup chráněn proti poškození trvalým zkratem, jsou chráněny před přetížením a přehřátím, poskytují ochranu před úrazem elektrickým proudem SELV (Safety Extra-Low Voltage) v souladu s normou pro Informační Technologie (EN60950)
Zdroje pro montáž na DIN lištu do výkonu 120W
| Model | Vstupní napětí stř. | Výstupní napětí ss. | Trvalý výstupní proud |
|---|---|---|---|
| PH15 | 96 - 264V | 24V | 0,625A |
| PH30 | 96 - 264V | 5V | 5A |
| PH30 | 96 - 264V | 12V | 2,5A |
| PH30 | 96 - 264V | 15V | 2A |
| PH30 | 96 - 264V | 21V | 1,25A |
| PH30 | 96 - 264V | 24V | 1,25A |
- záloha výpadku napájení po dobu až 40ms
- doba náběhu zdroje < 30ms
- Rozsah pracovních teplot: 0° – 70°C
- Signalizace správné funkce zelenou LED
| Model | Vstupní napětí stř. | Výstupní napětí ss. | Nastavitelný roszah napětí ss. | Trvalý výstupní proud |
|---|---|---|---|---|
| PH70 | 120/230V | 5V | 5,05 - 5,3V | 8A |
| PH70 | 120/230V | 13V | 12 - 15V | 4A |
| PH70 | 120/230V | 24V | 22 - 29V | 3A |
| PH120 | 120/230V | 5V | 5,05 - 5,3V | 12A |
| PH120 | 120/230V | 13V | 12 - 15V | 6,5A |
| PH120 | 120/230V | 24V | 22 - 29V | 5A |
- Splňují navíc normy o emisích EN 50081-1 a EN 55022 třída B
- Záloha výpadku napájecí sítě po dobu až 60ms
- Generování signálu „Power-Good“ při dosažení nastavené hodnoty
- Možnost dálkového zapínání/vypínání zdroje
- Nastavitelný rozsah napětí na výstupu
- PowerBoost pro krátkodobé přetížení
- Signalizace chyby červenou LED diodou

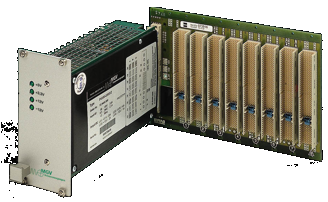

Zdroje pro sběrnici compactPCI
| Model | Rozměr | Napájecí napětí | Výstupní výkon | Výstupní napětí 1 | Výstupní napětí 2 | Výstupní napětí 3 | Výstupní napětí 4 | Výstupní proud 1 | Výstupní proud 2 | Výstupní proud 3 | Výstupní proud 4 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P2071 | 3U / 8HP | 120/230V stř. | 75W | +5,1V | +3,3V | - | - | 8A | 10A | - | - |
| P4180 | 3U / 12HP | 120/230V stř. | 200W | +5,1V | +3,3V | +12V | -12 | 20A | 14A | 2A | 1A |
| P4190 | 6U / 8HP | 120/230V stř. | 270W | +5,1V | +3,3V | +12V | -12 | 20A | 30A | 4A | 2A |
| DG2070 | 3U / 8HP | 8,5 - 18V / 18 - 36V ss. | 75W | +5,1V | +3,3V | - | - | 8A | 10A | - | - |
| DG4120 | 3U / 12HP | 8,5 - 36V ss. | 150W | +5,1V | +3,3V | +12V | -12 | 14A | 14A | 2A | 1A |
- Zdroje mají standardní výšku 3U, model P4180 má výšku 6U. Šířka zrojů je buď 8HP, nebo 12HP (viz tabulka)
- Je možné využít plný výkon zdroje bez přídavné ventilace
- Síťovou zásuvku lze instalovat buď z přední, nebo zadní strany zdroje
- Výstupy jsou vyvedeny na konektoru M24/8
- Ochrana proti přepětí 125 + 5% na výstupu U1 a U2
- Proudové omezení 105 - 140%
- Ochrana proti přehřátí
- Ochrana proti trvalému zkratu výstupů
- Automatické odpojení vypnutí zdroje při překročení vnitřní teploty
- Rozsah pracovních teplot -25°C do +70°C
- Napájecí napětí v rozsahu 187 - 264V 50/60Hz s automatickým přepnutím na rozsah 90 - 138V
- Signalizace správné funkce zdroje zelenou LDE diodou
- Zvláštní úpravy na vyžádání možné
ostatní napájecí zdroje
podklady budou poskutnuty na vyžádání
- AC/DC zdroje pro montáž na DIN lištu pro výstupní výkon 240W až 2kW
- AC/DC zdroje pro motáž do 19 palcového rámu
- DC/DC zdroje pro motáž do 19 palcového rámu
